EG Micro
مشخصات گیت درایور EG27517

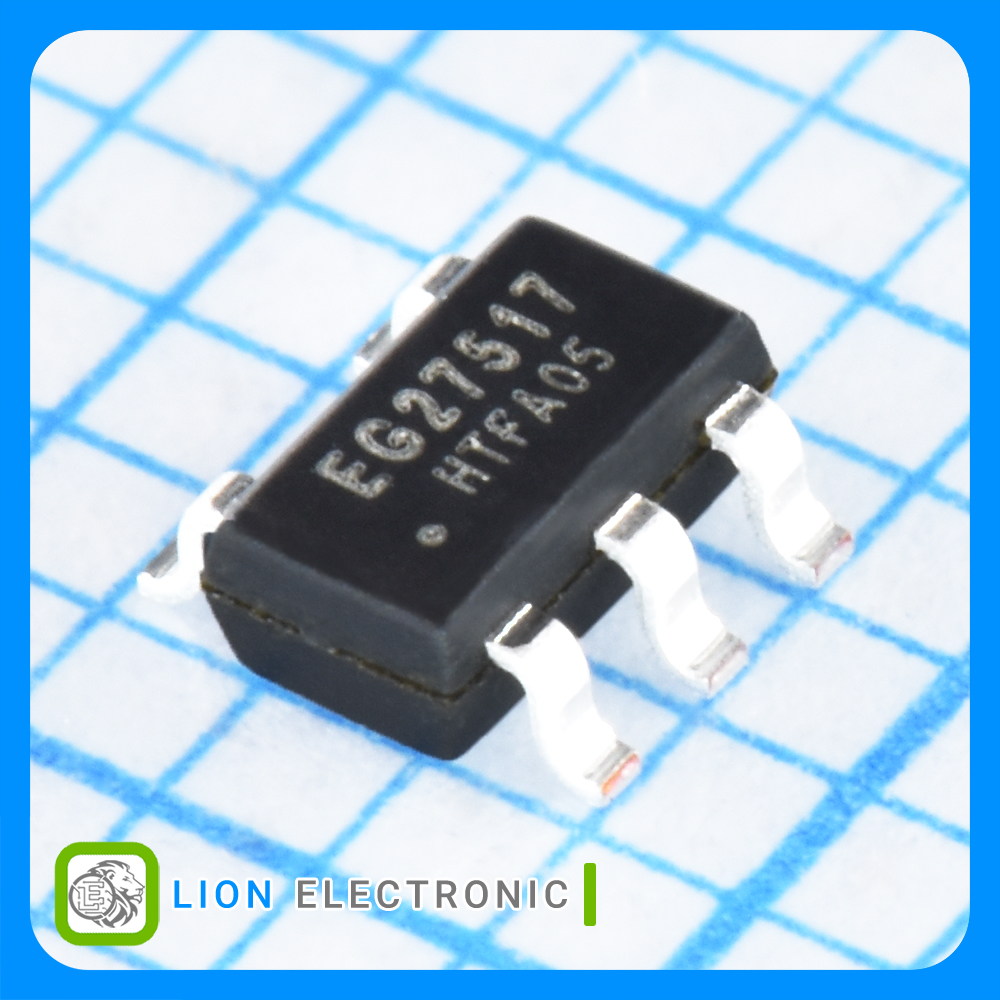

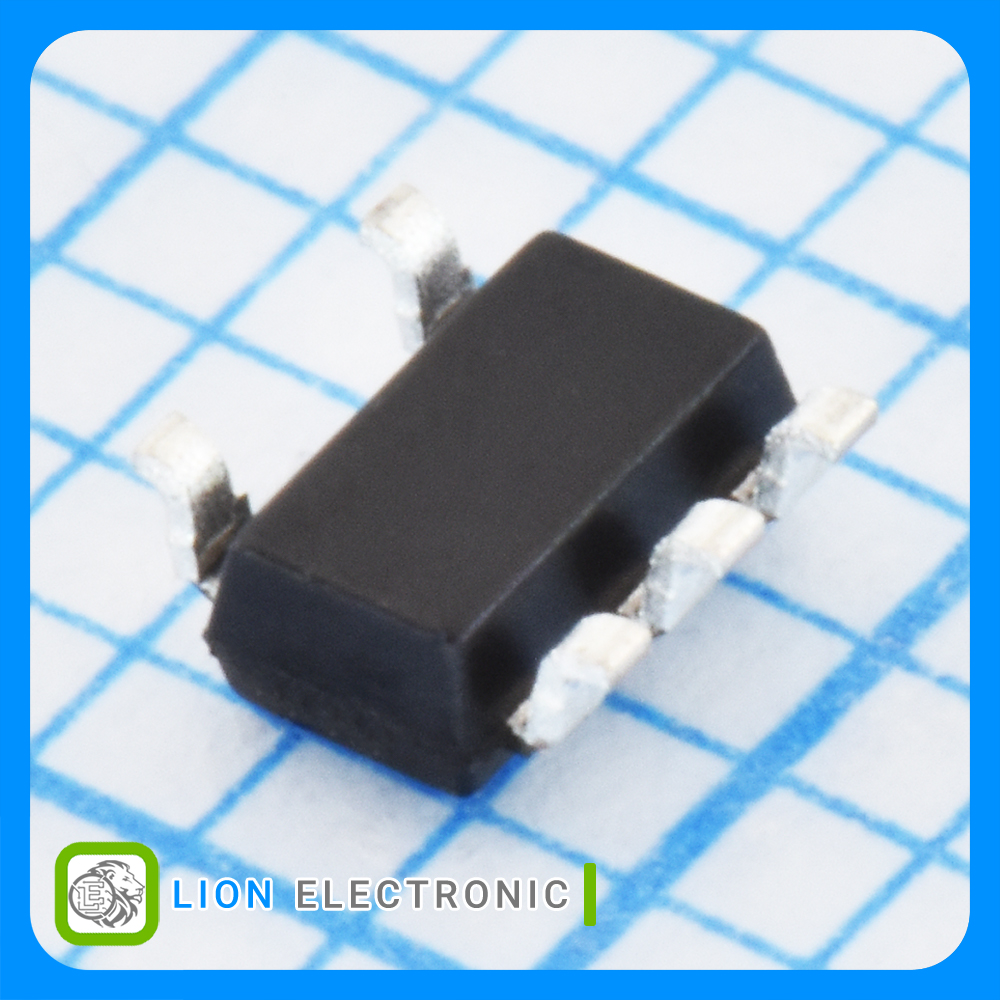

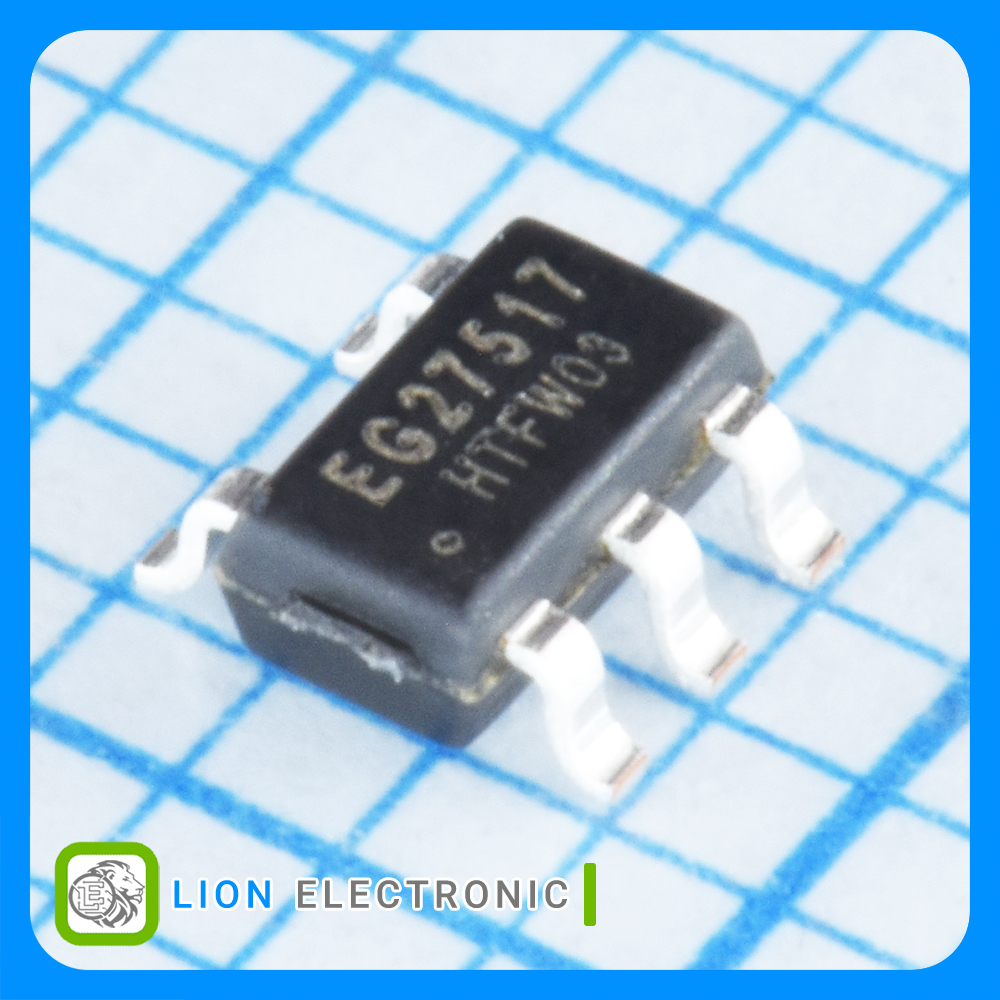

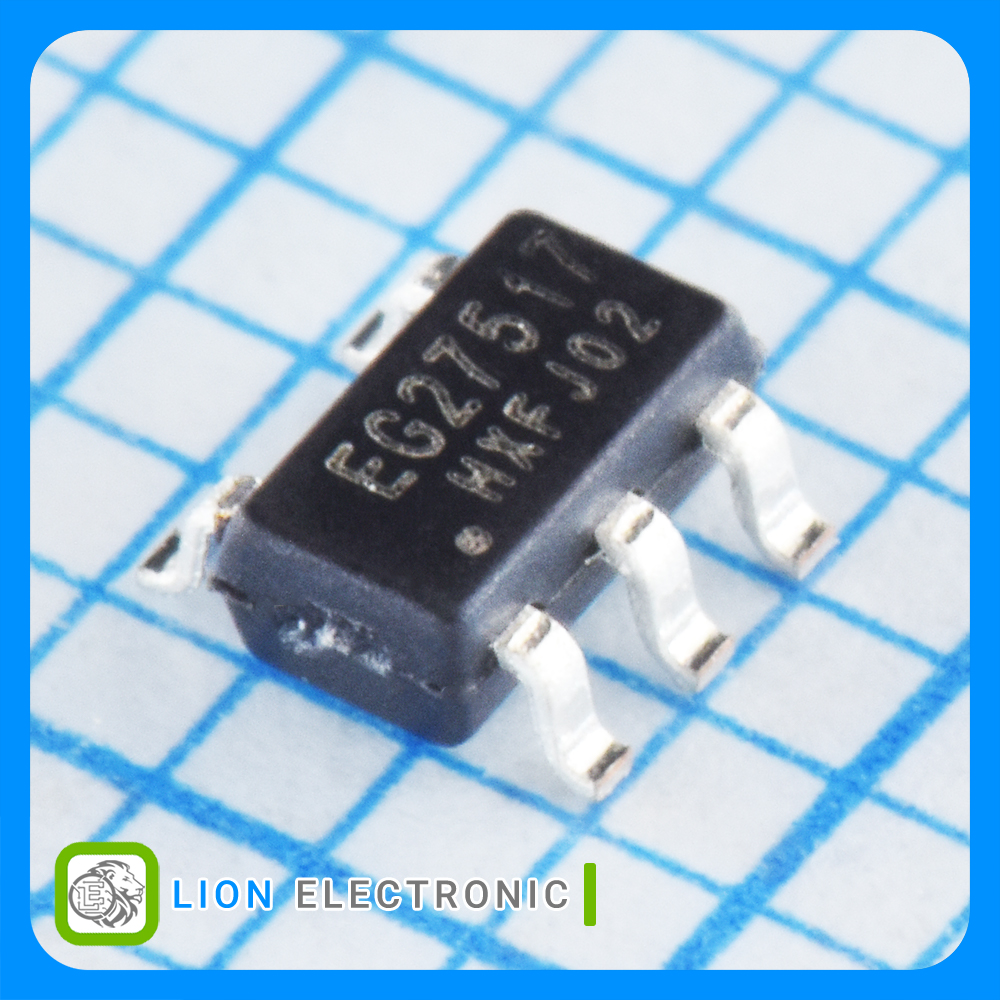

گیت درایور EG27517
Part Number
1
Number of Outputs
-45C
Minimum Operating Temperature
Reel
Packaging
SMD/SMT
Mounting Style
Single
Configuration
60ns
Propagation Delay - Max
+125C
Maximum Operating Temperature
20ns
Fall Time
10uA
Operating Supply Current
40ns
Rise Time
Controller
Type
430mW
Pd - Power Dissipation
Fan / Motor Controllers / Drivers
Product
4V
Supply Voltage - Min
20V
Supply Voltage - Max
4A
Output Current
SOT-23-5
Package-Case
نظرات کاربران
مهرزاد مهرگان
1404-09-08 21:54
تراشههای گیت درایور برای افزایشِ ولتاژِ سیگنالهای حاملِ PWM استفاده میشوند. من یک مداری طراحی کرده بودم که باید یک سیگنال PWM را از میکروکنترلر به گیت یک ماسفت، برای خاموش روشن کردن آن میدادم. اما ولتاژِ PWM در حدود 3.3 ولت بود و ماسفت از نوع دیپ بود که با ولتاژ 10 الی 12 ولت در گیت به حداکثر توان خود میرسید. اینجاست که گیت درایورها به کمک میآیند.
از طریقِ تراشههای Gate Driver میتوان سیگنال ولتاژ پایین را به آنها داده و دقیقن همان سیگنال، فرکانس و دیوتی سایکل را با ولتاژ بالاتر دریافت کرد.
پس از خریدِ این قطعه از لیون الکترونیک بلافاصله یک PCB برای آن با CNC ساخته و آنرا تست کردم. درایورِ بسیار پر سرعت و با کیفیتی است. برای استفاده فقط به یک مقاومت و یک خازن نیاز دارد. من یک مقاومتِ حدودن صد اهم بین پین OUT و گیتِ ماسفت و یک خازن 100nF موازی با تغذیه ورودی استفاده کردم.
دارای دو ورودی High و Low است که میتوان با سیگنالهای مثبت یا منفی، ماسفتهای N-Channel یا P-Channel را کنترل کرد. ممنونم از لیون الکترونیک بابت این قطعاتی که بسختی در داخل پیدا میشوند.
پاسخ مدیر:
سلامت باشید دوست عزیز ممنون از شما
