برد توسعه DK-S6LX9-V1.06

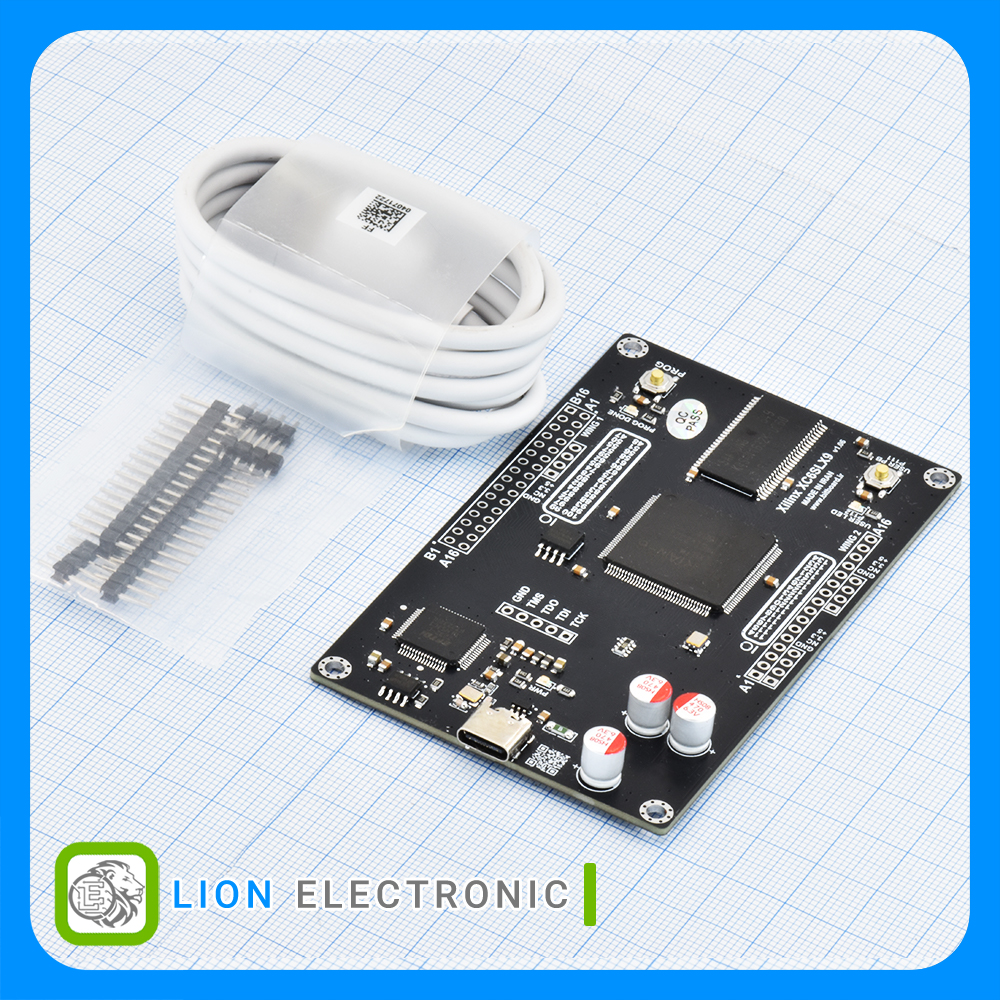

Made in IRAN این برد توسعه مبتنی بر FPGA با تراشه Xilinx Spartan-6 XC6SLX9 طراحی شده و دارای پورت USB مبتنی بر FT2232H برای پروگرام، حافظه SDRAM خارجی، فلش SPI و اسیلاتور ۵۰ مگاهرتز است. این برد مناسب پروژههای پردازش دیجیتال، آموزش معماری سیستمها و پیادهسازی سیستمهای پرسرعت است.
لطفا قبل از تهیه برد شماتیک و گیت هاب محصول را چک کنید
توضیح معرفی محصول :
این برد توسعه ی FPGA با استفاده از تراشه ی Xilinx Spartan-6 XC6SLX9 طراحی شده و برای کاربردهای آموزشی، تحقیقاتی و توسعه سیستم های دیجیتال و سیستم های نهفته (Embedded) مناسب است. درگاه USB آن از طریق تراشه ی FT2232H پیاده سازی شده که علاوه بر تغذیه و ارتباط سریال، امکان پروگرام و دیباگ مستقیم FPGA را بدون نیاز به پروگرامر خارجی فراهم می کند.
برای گسترش قابلیت های پردازشی، برد به یک حافظه SDRAM خارجی از نوع K4S561632 (با ظرفیت 64Mbit) مجهز شده که امکان ذخیره سازی داده های حجیم و اجرای برنامه های پیچیده تر مانند پردازش تصویر یا سیستم عامل های سبک را فراهم می سازد. همچنین، یک حافظه ی فلش SPI مدل W25Q32 برای ذخیره سازی دائم پیکربندی (bitstream) و داده های نرم افزاری تعبیه شده است.
فرکانس پایه سیستم از یک اسیلاتور 50 مگاهرتز تامین می شود که می تواند با استفاده از ماژول های داخلی FPGA (نظیر PLL یا DCM) برای تولید فرکانس های موردنیاز سیستم تغییر یابد. این برد قابلیت اتصال به ماژول ها یا بردهای جانبی مختلف را دارد و با توجه به ترکیب حافظه، ارتباط USB و منابع کلاک، بستری کامل برای توسعه پروژه های پیشرفته دیجیتال فراهم می کند.
